El analizador de comunicaciones de campo de la serie S5700 combina las especificaciones de funcionamiento de más alto rendimiento y mediciones multifuncionales, como análisis de sistema de cable y antena, inspección de fibra, análisis de espectro, demodulación de señales celulares, análisis de interferencias, mapeo de cobertura de señales y mediciones de potencia óptica / RF en un solo instrumento. .

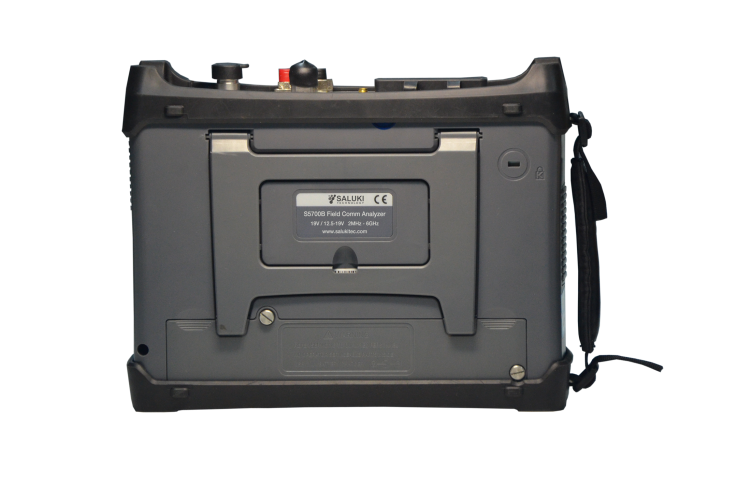

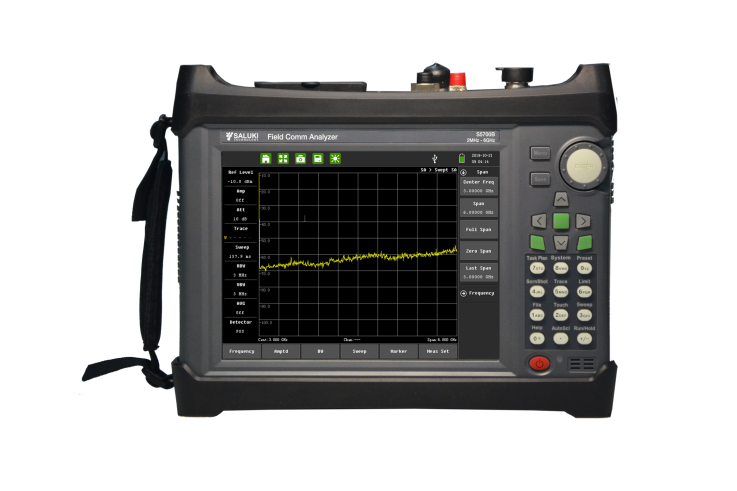

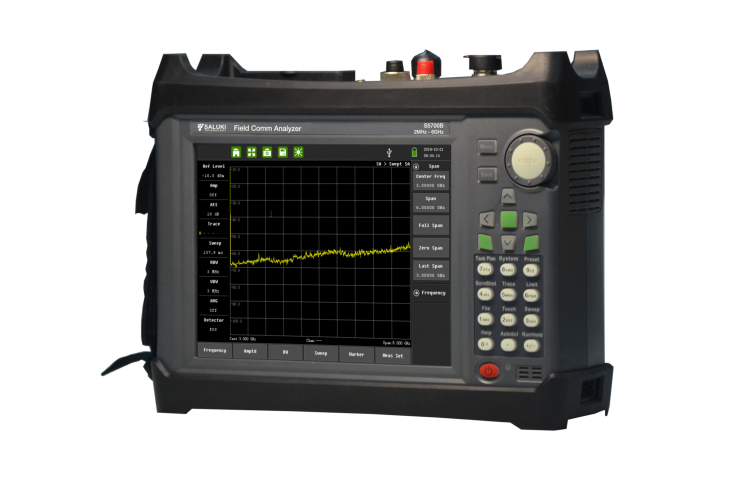

Serie S5700 Analizador de comunicaciones de campo
Características claves
Analizador de cable y antena: 2MHz - 4.4GHz/ 6.0GHz
Analizador de espectro: 9kHz - 4.4GHz/ 6.0GHz
Prueba del rendimiento de la antena MIMO 4x4
Pérdida de retorno, pérdida de cable, VSWR, DTF, gráfico de Smith, fase de 1 puerto
Prueba de calidad de señal inalámbrica, de fibra y de RF en un solo instrumento
Potente capacidad de análisis del software de gestión
Detectar la degradación de la señal y el rendimiento del sistema a lo largo del tiempo con superposición de seguimiento
Realizar pruebas tradicionales de línea de alimentación de RF, inspeccionar conectores de fibra con resultados automáticos de pasa / falla y medir la potencia de RF / óptica
| 1. Analizador de cable y antena | |
| Rango de frecuencia | S5700A: 2 MHz to 4.4 GHz, |
| Resolución de frecuencia | 1 Hz |
| Pérdida de retorno | 0 to 60dB (resolucion 0.01dB) |
| Pérdida de cable | 0 to 30dB (resolucion 0.01dB) |
| VSWR | 1:1 to 65:1 (resolucion 0.01) |
| Rango DTF (distancia) | 1500 metros (4921 pies) |
| Potencia de salida | 0dBm (Nominal) |
| Velocidad de reflexión | < 0.8ms/punto |
| Velocidad DTF | < 1ms/punto |
| Puntos de datos | 130, 259, 517, 1033, 2065 |
| Precisión de directividad corregida | • 42dB (típico, después de la calibración estándar de OSL) • 38dB (típico, después de la calibración E-cal) |
| Anti-interferencias | En canal: + 20dBm y> 1MHz de frecuencia portadora Fuera de canal: + 10dBm dentro de ± 10kHz de la frecuencia portadora |

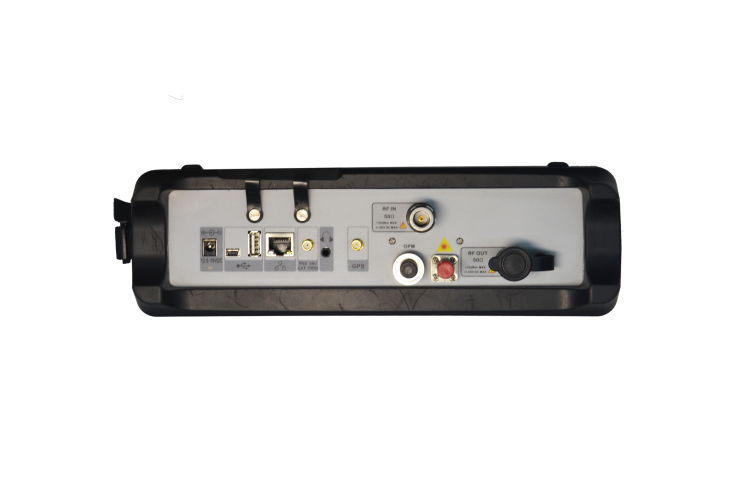

| Puertos de prueba | Salida de RF: Tipo N, Hembra, 50Ω Nivel de daño de salida de RF: 25 dBm, pico de ± 50 V CC |
| 2. Analizador de espectro | |
| Rango de frecuencia | 9 kHz to 4.4 GHz, 9 kHz to 6.0 GHz |
| Resolución de giro | 1 Hz |
| Envejecimiento | < ±1.0ppm/Año |
| Intervalo de frecuencia | S5700A: 1 kHz a 4 GHz en secuencia 1-2-5 (modo automático) y 0 Hz (intervalo cero) S5700B: 1 kHz a 6 GHz en secuencia 1-2-5 (modo automático) y 0 Hz (intervalo cero) |
| RBW | 10Hz a 3MHz en secuencia 1-3 (seleccionable automáticamente o manualmente) |
| VBW | 10Hz a 3MHz en secuencia 1-3 (seleccionable automáticamente o manualmente) |
| Ruido de fase (típ.) | • Desplazamiento de -90dBc / Hz a 1 kHz • Desplazamiento de -100dBc / Hz a 10 kHz • Desplazamiento de -105dBc / Hz a 100 kHz |
| Rango dinámico de amplitud | > 100dB |
| Max. Nivel de entrada seguro | + 30dBm (potencia máxima, atenuación de entrada> 15dB), 50VDC |
| Exactitud de amplitud | < ±1.0dB |
| Rango del atenuacion | 0dB a 55dB en pasos de 5dB |
| Nivel de ruido medio mostrado (preamplificador activado) | • 1MHz – 1GHz: <-158dBm • 1GHz – 4GHz: <-154dBm (Entrada terminada, RBW = 1Hz, Attn = 0dBm, detector de muestra, típico) |
| Nivel de ruido medio mostrado (preamplificador desactivado) | • 1MHz – 1GHz: <-144dBm • 1GHz – 4GHz: <-138dBm (Entrada terminada, RBW = 1Hz, Attn = 0dBm, detector de muestra, típico) |
| 3. Medida Optica | |
| Medidor de potencia óptica | Longitud de onda: 850/980/1300/1310/1490/1550/1610 nm Rango dinámico: -50dBm a + 27dBm Precisión: ± 0.25dB Resolución: 0,01 dBm, mW, uW, nW |
| VFL | Potencia de salida: 10 mW Conector: FC / PC |
| Pantalla | Pantalla táctil TFT LCD de 8,4 pulgadas (800 * 600) |
| Almacenamiento de datos | Interno: 1 GB,> 2000 archivos de medición guardados Externo: limitado por el tamaño de la unidad flash USB |
| Dimension | 258 (H) × 173 (W) × 74 (D)mm |
| Peso | 3kg |
| Batería | Li-ion, 11.1V, 5200mAh |
| Tiempo de operacion | •> 6 horas, continuo; 8 horas, inactivo (modo CA) •> 4 horas, continuo; 8 horas, inactivo (modo SA) |
Equipo principal
| Módulo No. | Item | Descripción |
| S5700A | Analizador de comunicaciones de campo | 9 kHz to 4.4 GHz |
| S5700B | Analizador de comunicaciones de campo | 9 kHz to 6.0 GHz |
Opciones
| Módulo No. | Item | Descripción |
| S5700-01 | Medidor de potencia RF (software) | Proporciona una medición RMS real y una medición precisa para CW y señales de modulación digital complejas. |
| S5700-02 | Sensor de alta potencia de RF bidireccional en línea | 300MHz to 4GHz, 2mW to 150W, N(f), 50Ω |
| S5700-03 | Sensor de potencia RF terminal | 1MHz to 6GHz, -30dBm to +20dBm, N(m), 50Ω |
| S5700-04 | Análisis de localización de interferencias | Agregar aplicaciones de medición de espectrograma, RSSI, ID de señal, intensidad de señal, mapeo de ubicación de interferencia, espectro delta y DPS al analizador de espectro. (Necesita antena periódica de registro direccional, opción 13-17) |
| S5700-05 | Mapeo de cobertura de señal | Permitiendo a los usuarios mapear medidas RSSI y ACPR. (Necesita la opción S5700-06) |
| S5700-06 | Módulo GPS (USB) | / |
| S5700-07 | Análisis de señales | LTE, WCDMA, TDSCDMA, GSM, CDMA |
| S5700-08 | Módulo GPS (interno incorporado) | / |
| S5700-09 | Medidor de potencia óptica y VFL | Se utiliza para todas las mediciones de potencia óptica, como la medición de pérdida de fibra óptica y la evaluación del rendimiento de dispositivos ópticos. |
| S5700-10 | Módulo WiFi 802.11 A / B / G | Integrado interno |
| S5700-11 | Medición de transmisión de 2 puertos | Proporciona la capacidad de realizar mediciones de 2 puertos. |
| S5700-12 | Escáner de canales | / |
| S5700-13 | Antena periódica de registro activo direccional | Rango de frecuencia: 9 kHz a 20 MHz |
| S5700-14 | Antena periódica de registro activo direccional | Rango de frecuencia: 20 MHz a 200 MHz |
| S5700-15 | Antena periódica de registro activo direccional | Rango de frecuencia: 200 MHz a 500 MHz |
| S5700-16 | Antena periódica de registro activo direccional | Rango de frecuencia: 500MHz to 3GHz |
| S5700-17 | Antena periódica de registro activo direccional | Rango de frecuencia: 500MHz to 8GHz |
| S5800-18 | Mango de antena con GPS y brújula electrónica | / |
