La serie S3101 es un analizador de cable y antena de nueva generación. La serie S3101 está diseñada para determinar si un sistema de cable y antena funciona correctamente y localizar la fuente del problema con la función DTF. El analizador de antena y cable de la serie S3101 puede aumentar su eficiencia en la resolución de problemas y la velocidad de prueba.

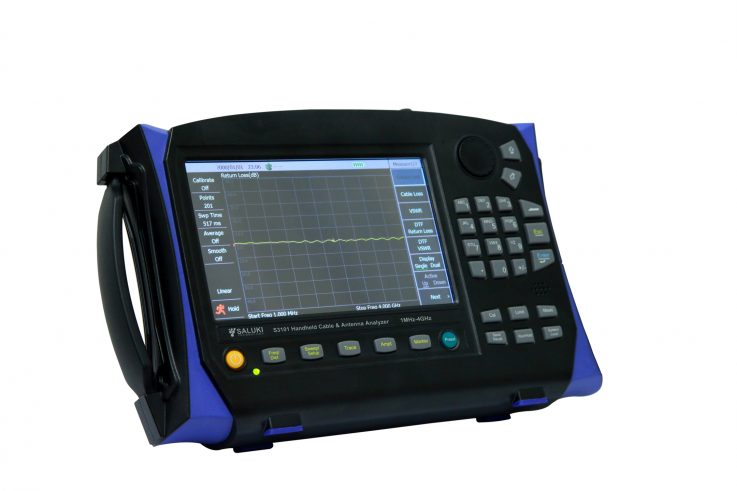

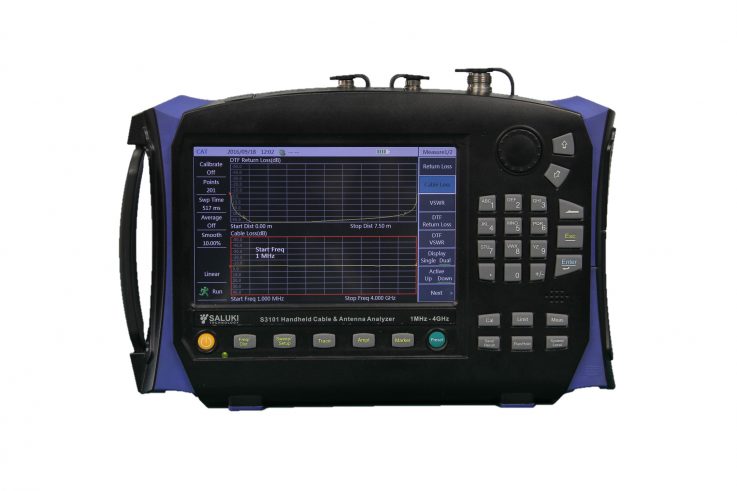

Serie S3101 Analizador de cable y antenna
Características claves
Rango de frecuencia de 1 MHz a 4GHz/8GHz
Receptor GPS integrado
Kit E-cal integrado, más fácil y rápido
Resistente a impactos, polvo y salpicaduras
Pantalla táctil LCD de alto brillo de 7 pulgadas
Más de 8 horas de funcionamiento continuo con batería
Siete funciones de medición: Pérdida de retorno, VSWR, Pérdida de cable, Pérdida de retorno DTF, DTF VSWR, Gráfico de Smith y Fase de puerto
| Rango de frecuencia | S3101A: 1 MHz to 4 GHz, S3101B: 1 MHz to 8 GHz |
| Incertitumbre de frecuencia | ±2×10-6 (23°C) |
| Estabilidad de temperatura de frecuencia | ±1×10-6 (10°C) |
| Resolucion de frecuencia | 1 kHz |
| Directividad | S3101A • Calibración mecánica: ≥ 42dB • Calibración mecánica: ≥ 35dB S3101B • 1MHz – 6GHz: ≥ 42dB • 6GHz – 8GHz: ≥ 36dB |
| Coincidencia de fuente | ≥ 31dB |
| Pista de reflexión | ± 0.08dB |

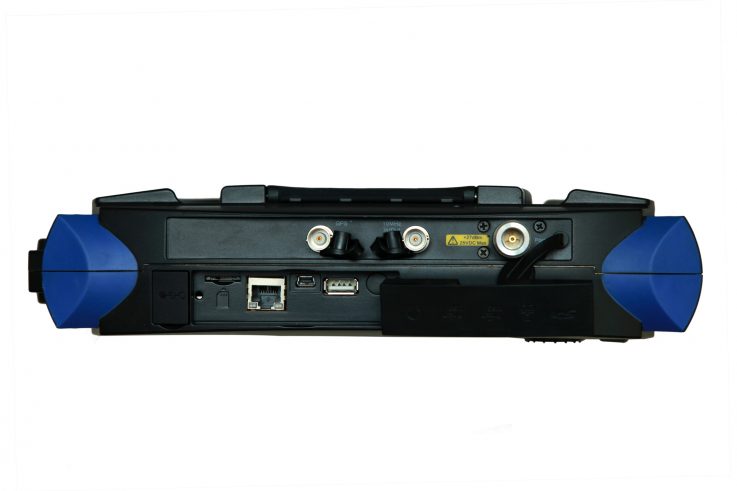

| Interfaces | • Porto de prueba: Tipo-N (f) • 10MHz Ref In/ Ref Out: BNC • GPS Antena Puerto: BNC • Almacenamiento de datos: USB, Mini USB, Mini SD • Puerto de red: LAN RJ45 • Puerto de audio: Puerto de auriculares |
| Rango de potencia de salida | 0 to -30dBm |
| Pérdida de retorno | • Rango: -100dB to 100dB • Resolución: 0.01 |
| VSWR | • Rango: 1 – 65 • Resolución: 0.01 |
| Pérdida de cable | • Rango: 0 – 30dB • Resolución: 0.01dB |
| Punto de escaneo | 2 – 1001 |
| Tiempo de escaneo (10k IF ancho de banda) | |
| Duración de la batería | S3101A • 8h, sin kit E-cal integrado • 6h, con kit E-cal integrado S3101B • 4 horas |
| Adaptador de corriente | 110V/220V, 50Hz AC |
| Dimensión | 295 (W) × 205 (H) × 70 (D) mm |
| Peso | 2.5kg (con batería) |
Equipo principal
| Módulo No. | Item | Descripción |
| S3101A | Analizador de cable y antena | 1 MHz to 4 GHz |
| S3101B | Analizador de cable y antena | 1 MHz to 8 GHz |
Opciones
| Módulo No. | Item | Descripción |
| S3101-01 | Software de medición de potencia USB | / |
| S3101-03 | GPS Antena | / |
| S3101-04 | Sensor de potencia onda continua USB S87230 | Rango de frecuencia 9kHz - 6GHz |
| S3101-05 | Sensor de potencia onda continua USB S87231 | Rango de frecuencia 10MHz - 18GHz |
| S3101-06 | Sensor de potencia onda continua USB S8723 | Rango de frecuencia 50MHz - 26.5GHz |
| S3101-07 | Sensor de potencia onda continua USB S87233 | Rango de frecuencia 50MHz - 40GHz |
| S3101-10 | Kit de calibración macho tipo N SAV20201A | Rango de frecuencia DC - 9GHz |
| S3101-11 | Kit de calibración hembra tipo N SAV20201B | Rango de frecuencia DC - 9GHz |
| S3101-12 | Adaptador N-DIN | L29/N-KJ-T |
| S3101-13 | Adaptador N-DIN | L29/N-JJ-T |
| S3101-14 | Cable de extensión del puerto de prueba (baja pérdida) | N-JK (80cm) |
| S3101-15 | Cable de extensión del puerto de prueba (baja pérdida) | N-JJ (80cm) |

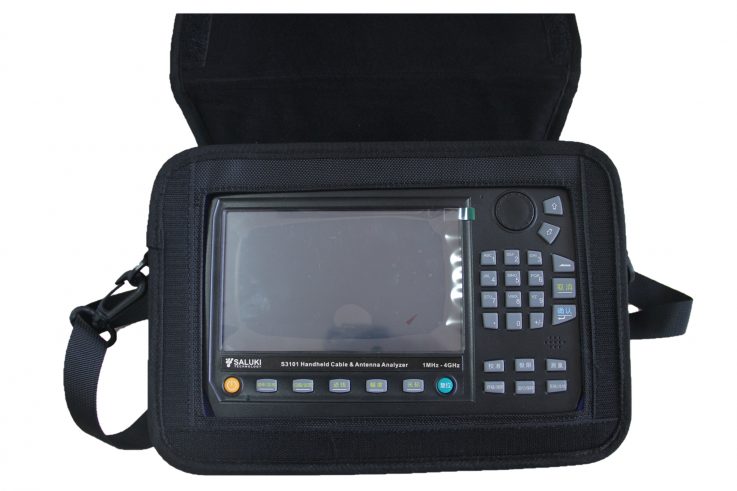

| S3101-16 | Bolso funcional | / |
| S3101-17 | Kit de calibración electrónica (integrado) | / |
| S3101-18 | Maletín rígido (Maletín para transporte) | Para transporte seguro |
