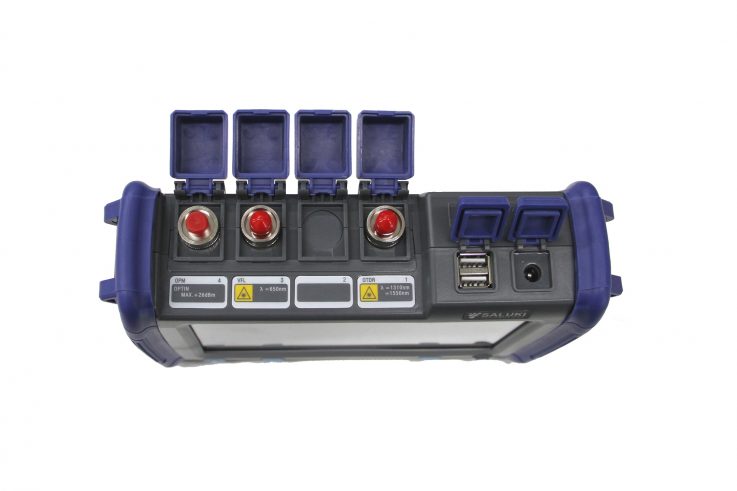

El reflectómetro óptico de dominio de tiempo de la serie S2106X es una versión mejorada con una pantalla más grande, mayor velocidad de operación y una interfaz de usuario más amigable. Tiene varios interfaces externos, que permite realizar control remoto a través de la interfaz Ethernet o dos interfaces USB diferentes para una memoria USB externa, impresora y transmisión de datos con la PC.

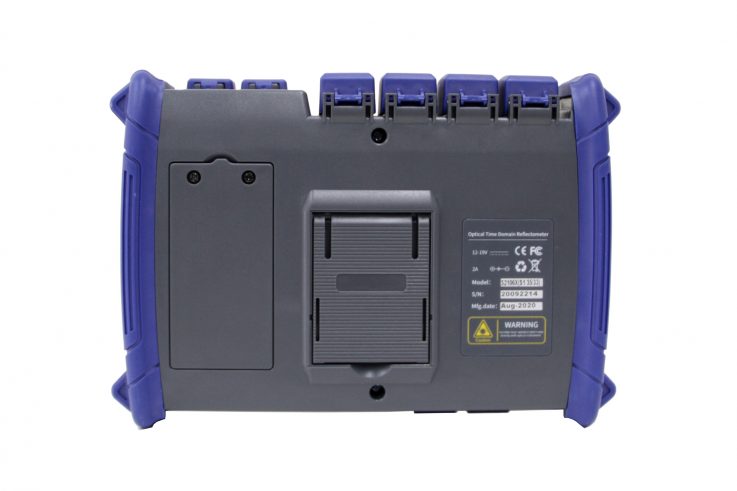

Serie S2106X OTDR
Características claves
Rango de longitud de onda 850/1300/1310/1490/1550/1625 nm
Rango dinámico de hasta 45 dB, zona ciega de eventos ultracorta <1 m, sin jumper de fibra
Almacenamiento interno de 8GB, 2 puertos USB
Medidor de potencia óptica incorporado (OPM)
Localizador visual de fallas de fibra incorporado (VFL)
Prueba de pérdida óptica incorporada (OLT)
Mapa de red óptica inteligente integrado (iONM)
Prueba automática de un click, prueba en tiempo real y promedio
Función única para el autodiagnóstico sobre el resultado de la prueba
Pantalla táctil capacitiva LCD a color de 7 pulgadas, con sistema operativo CE
-
SMF/MMF OTDR
• Mayor velocidad de operación, almacenamiento interno de 8GB
• Pantalla más grande, pantalla táctil capacitiva de 7 pulgadas
• Diseño de interfaz de usuario más amigable, claro y conveniente

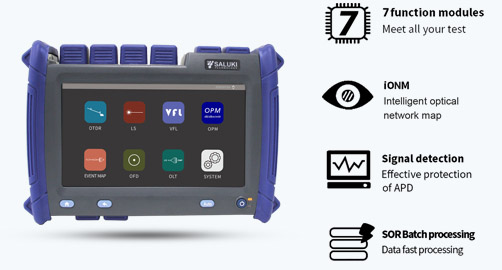

• 7 funciones integradas, cumple con todos sus requisitos de prueba
-

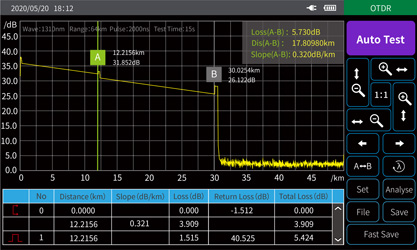

OTDR Función
• Análisis de trazas OTDR
• Prueba automática de un click
• Modo de prueba automático / en tiempo real / promedio
• Software de análisis de simulación de clientes, impresión de informes
-

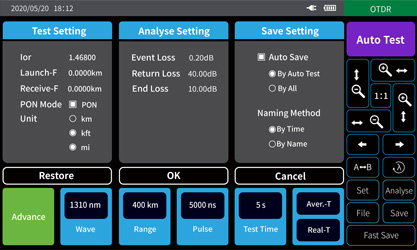

Configuraciones OTDR convenientes
• Pantalla de interfaz más amigable
• Configuración de umbral de pasar / fallar
• Probar, analizar y guardar configuraciones avanzadas y convenientes
-

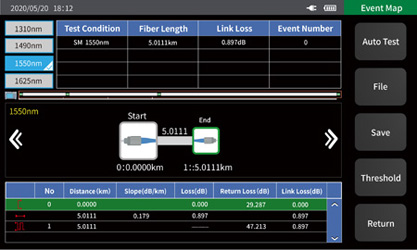

Función de mapa de eventos
• Mapa de red óptica inteligente (iONM)
• Simplifique el enlace bajo diagnóstico de prueba
• Evaluar automáticamente el estado de conexión
• Vista gráfica de eventos y lista de eventos
-

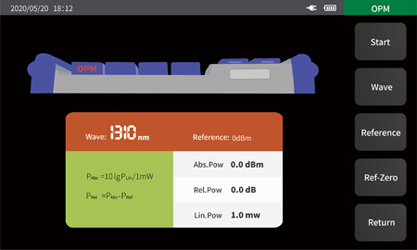

Función de medidor de potencia óptica
• Alta precisión
• Rango de medición (-50 dBm, +26 dBm)
• Puerto de conexión universal FC / SC / ST
-
Función de fuente láser
• Fuente láser FP-LD
• Salida estable durante largo tiempo
• Potencia de salida ≥ -5 dBm
-

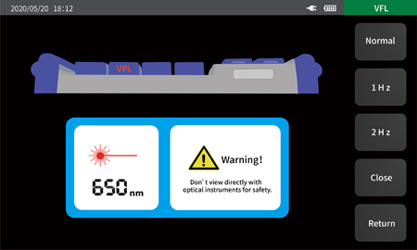

Función de localizador visual de fallas
• Luz roja muy transparente
• Potencia de salida estándar de 10 mW
• Tres modos de salida CW / 1Hz / 2Hz
-
Función de prueba de pérdida óptica
• Medición de la pérdida de inserción
• Pasos de operación visuales en la interfaz
• Los resultados de OPM y LS se muestran claramente
• Varias opciones de medidor de potencia óptica y longitud de onda
-

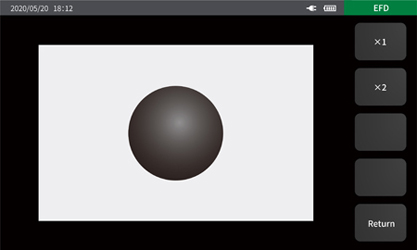

Función de detección de extremos de fibra óptica
• Evaluar el estado del extremo de la fibra óptica
• Operación de detección simple
• Opcional sonda de microscopio de mano USB
| 1. OTDR | |
| Longitud de onda | S2106X-S1/S2/S3/S4: 1310/1550 nm, S2106X-T1: 1310/1490/1550 nm, S2106X-T2: 1310/1550/1625 nm, S2106X-F1: 1310/1490/1550/1625 nm, S2106X-M1: 850/1300 nm, S2106X-SM1: 850/1300/1310/1550 nm |
| Rango dinámico | • S2106X-S1: 35/33 dB • S2106X-S2: 38/36 dB • S2106X-S3: 42/40 dB • S2106X-S4: 45/43 dB • S2106X-T1: 37/35/35 dB • S2106X-T2: 37/35/35 dB • S2106X-F1: 37/35/35/35 dB • S2106X-M1: 26/28 dB • S2106X-SM1: 26/28/35/33 dB |
| Zona ciega de eventos | • S2106X-S1/M1/SM1: 1m • S2106X-S2/S3/S4/T1/T2/F1: 0.8m |
| Zona ciega de atenuación | 6m |
| Exactitud de medición | ± (0,75 + intervalo de muestreo + 0,005% * distancia de prueba) (el error de refracción no está incluido) |
| Resolución de pantalla | 0.01dB |
| Rango de prueba | 0.5km/1km/2km/4km/8km/16km/32km/64km/128km/256km |
| Ancho de pulso | 3ns/5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1µs/3µs/5µs/8µs/10µs/20µs |
| Punto de muestreo | 16k – 256k |
| Resolución de muestreo | 0.05m – 16m |
| Exactitud de la pérdida | ± 0.05dB/dB |
| Resolución de pérdidas | 0.001dB |
| Precisión de reflexión | ± 3dB |
| IOR | 1.0 – 2.0 |
| Análisis de pérdida | Método de 4 puntos / método de 5 puntos |
| Formato de archivos | SOR (formato estándar), PDF (software de análisis) |
| Interfaz óptica | FC/UPC (Intercambiable SC, ST) |
| Nivel de seguridad láser | Class II |
| Frecuencia de actualización | 3Hz (typ.) |
| 2. OPM | |
| Rango de longitud de onda | 800nm – 1700nm |
| Rango de medición | -50dBm to +26dBm |
| Incertidumbre | ± 5% |
| Conector | Conector universal FC / SC / ST |
| Longitud de onda de calibración | 850/980/1300/1310/1490/1550/1625/1650 nm |
| 3. LS | |
| Longitud de onda | Consistente con la longitud de onda de salida de OTDR |
| Potencia de salida | ≥ -5dBm |
| Estabilidad | CW, ±0.5dB/15min |
| Fuente láser | FP-LD |
| Conector | FC/UPC (Intercambiable SC, ST) |
| 4. VFL | |
| Longitud de onda | 650nm ± 20nm |
| Potencia de salida | ≥ 10mW (standard) |
| Modo | CW/1Hz/2Hz |
| Conector | FC/UPC (Intercambiable SC, ST) |
| Pantalla | Pantalla táctil capacitiva LCD a color de 7 pulgadas, interfaz en inglés |
| Almacenamiento de datos | Interno: 8GB, Externo: 4GB |
| Interfaz | 2 USB puertos, Mini USB, 10M/100M Ethernet |
| Batería | Batería de litio de 7,4 V / 5200 mAh, máx. 20 horas de trabajo |
| Fuente de alimentación | AC /DC Adaptador 100V-240V, 50/60Hz, 0.6A |
| Dimensión | 227 (W) × 160 (H) × 70 (D) mm |
| Peso | ≤ 1.2kg |
Equipo principal
| Módulo No. | Item | Descripción |
| S2106X-S1 | Reflectómetro óptico en el dominio del tiempo | 1310/1550 nm, 35/33 dB, SM |
| S2106X-S2 | Reflectómetro óptico en el dominio del tiempo | 1310/1550 nm, 38/36 dB, SM |
| S2106X-S3 | Reflectómetro óptico en el dominio del tiempo | 1310/1550 nm, 42/40 dB, SM |
| S2106X-S4 | Reflectómetro óptico en el dominio del tiempo | 1310/1550 nm, 45/43 dB, SM |
| S2106X-T1 | Reflectómetro óptico en el dominio del tiempo | 1310/1490/1550 nm, 37/35/35 dB, SM |
| S2106X-T2 | Reflectómetro óptico en el dominio del tiempo | 1310/1550/1625 nm, 37/35/35 dB, SM |
| S2106X-F1 | Reflectómetro óptico en el dominio del tiempo | 1310/1490/1550/1625 nm, 37/35/35/35 dB, SM |
| S2106X-M1 | Reflectómetro óptico en el dominio del tiempo | 850/1300 nm, 26/28 dB, MM |
| S2106X-SM1 | Reflectómetro óptico en el dominio del tiempo | 850/1300/1310/1550 nm, 26/28/35/33 dB, SM/MM |
Options
| Módulo No. | Item | Descripción |
| S2106-01 | Microscopio de fibra óptica de mano USB SFED-01 | Para la función de detección del extremo de la fibra óptica (OFD) |
Paquete estándar
| No. | Item | Cantidad |
| 1 | OTDR Host | 1 Unidad |
| 2 | Adaptador de corriente AC / DC | 1 Unidad |
| 3 | Cable de transmisión de datos | 1 Unidad |
| 4 | Memoria USB (software de análisis de simulación de cliente) | 1 Unidad |
| 5 | Adaptador SC para OTDR | 1 Unidad |
| 6 | Adaptador SC para OPM | 1 Unidad |
| 7 | Manual de usuario | 1 Unidad |
| 8 | Certificado de calidad | 1 Unidad |
| 9 | Hoja de algodón con alcohol | 10 Unidades |
| 10 | Asa de cuero | 1 Unidad |
| 11 | Bolsa especial para instrumento | 1 Unidad |
