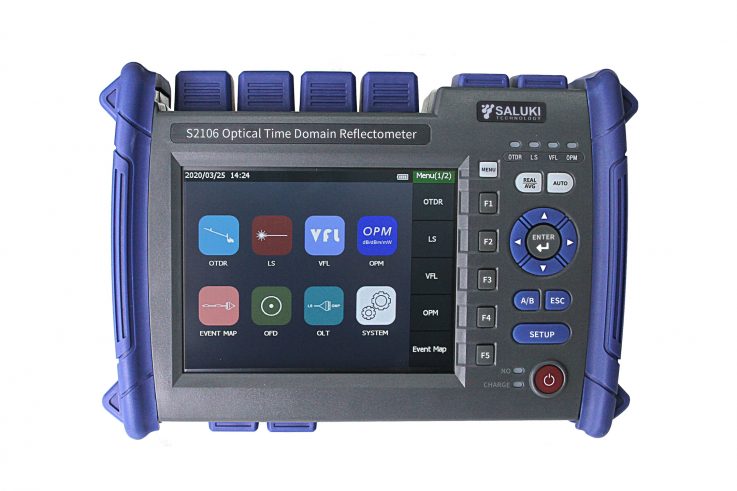

El reflectómetro óptico en dominio de tiempo de la serie Saluki S2106 es una nueva generación de instrumento de medición portátil e inteligentes diseñado para probar el sistema de comunicación de fibra óptica.

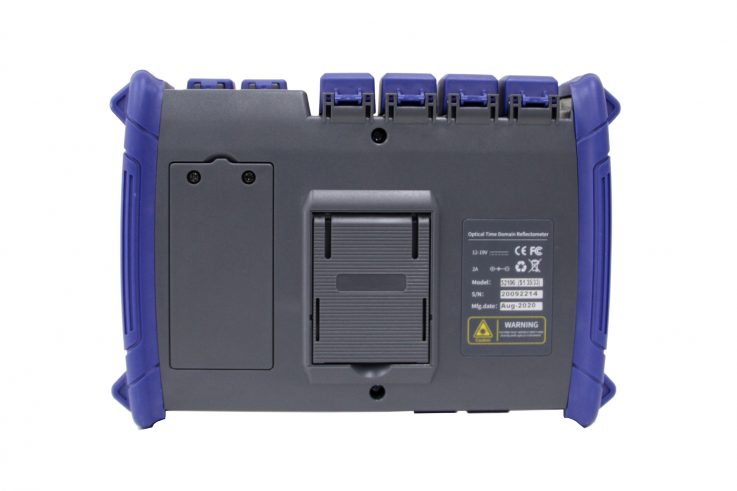

Serie S2106 OTDR
Características claves
Rango de longitud de onda 850/1300/1310/1490/1550/1625 nm
Rango dinámico de hasta 45 dB, zona ciega de eventos ultracorta <1 m, sin necesitar jumper de fibra
Con sistema de operación CE
Medidor de potencia óptica incorporado (OPM)
Localizador visual de fallas de fibra incorporado (VFL)
Prueba de pérdida óptica incorporada (OLT)
Mapa de red óptica inteligente integrado (iONM)
Prueba automática en un click, prueba en tiempo real y promedio
Función única para el autodiagnóstico sobre el resultado de la prueba
Pantalla táctil LCD a color de 5,6 pulgadas, operación dual de botón / toque
-

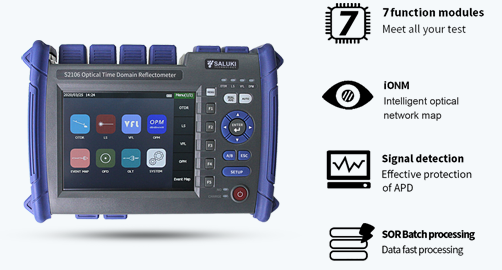

SMF/MMF OTDR
•Operación dual de pantalla táctil de 5,6 pulgadas + botón
• Rango dinámico de hasta 45 dB
• Menos de 0,8 m de zona ciega de eventos ultracorta
• 7 funciones integradas, cumplen con todos sus requisitos de prueba
-

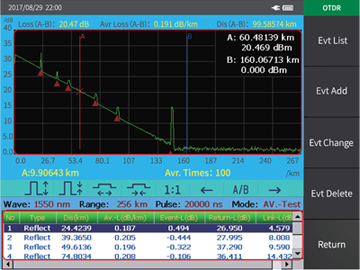

Función de OTDR
• Análisis de trazas OTDR
• Prueba automática de un botón
• Modo de prueba automático / en tiempo real / promedio
• Software de análisis de simulación de clientes, impresión de informes
-

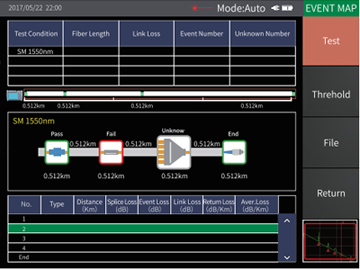

Función de mapa de eventos
• Mapa de red óptica inteligente (iONM)
• Simplifique el enlace bajo diagnóstico de prueba
• Evaluar el estado de la conexión automáticamente
• Vista gráfica de eventos y lista de eventos
-

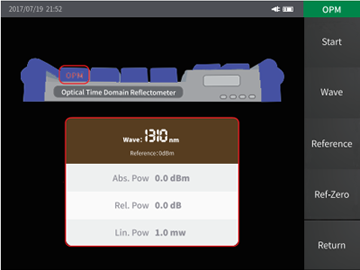

Función de medidor de potencia óptica
• Precisión alta
• Rango de medición (-50 dBm, +26 dBm)
• Conector universal FC/SC/ST
-

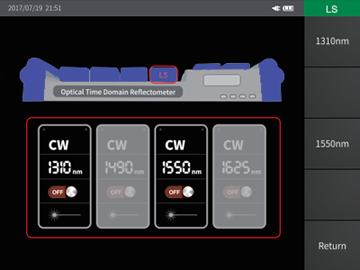

Función de fuente láser
• Fuente láser FP-LD
• Salida estable durante mucho tiempo
• Potencia de salida ≥ -5 dBm -

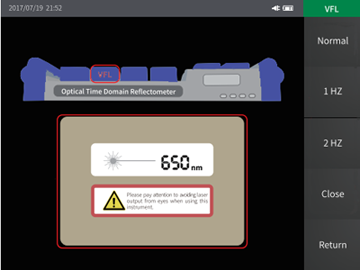

Función de localizador visual de fallas
• Luz roja muy transparente
• Potencia de salida estándar de 10 mW
• Tres modos de salida CW / 1Hz / 2Hz -

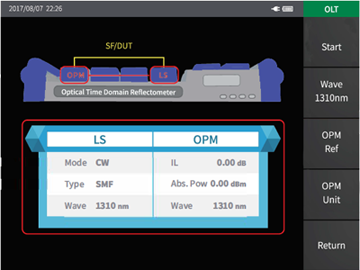

Función de prueba de pérdida óptica
• Medición de la pérdida de inserción
• Los resultados de OPM y LS se muestran claramente
• Varias opciones de medidor de potencia óptica y longitud de onda
-

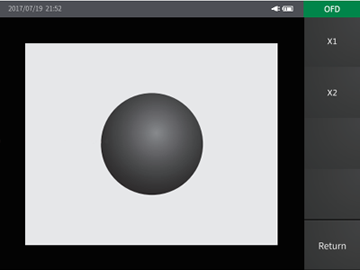

Función de detección de extremos de fibra óptica
• Evaluar el estado del extremo de la fibra óptica
• Operación de detección simple
• Sonda de microscopio de mano USB opcional
| 1. OTDR | |
| Longitud de onda | S2106-S1/S2/S3/S4: 1310/1550 nm, S2106-T1: 1310/1490/1550 nm, S2106-T2: 1310/1550/1625 nm, S2106-F1: 1310/1490/1550/1625 nm, S2106-M1: 850/1300 nm, S2106-SM1: 850/1300/1310/1550 nm |
| Rango dinámico | • S2106-S1: 35/33 dB • S2106-S2: 38/36 dB • S2106-S3: 42/40 dB • S2106-S4: 45/43 dB • S2106-T1: 37/35/35 dB • S2106-T2: 37/35/35 dB • S2106-F1: 37/35/35/35 dB • S2106-M1: 26/28 dB • S2106-SM1: 26/28/35/33 dB |
| Zona ciega de eventos | • S2106-S1/M1/SM1: 1m • S2106-S2/S3/S4/T1/T2/F1: 0.8m |
| Zona ciega de atenuación | 6m |
| Exactitud de medición | ± (0.75 + Sampling interval + 0.005% * Test distance) (Refractive error are not included) |
| Resolución de pantalla | 0.01dB |
| Rango de prueba | 0.5km/1km/2km/4km/8km/16km/32km/64km/128km/256km |
| Ancho de pulso | 3ns/5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1µs/3µs/5µs/8µs/10µs/20µs |
| Punto de muestreo | 16k – 256k |
| Resolución de muestreo | 0.05m – 16m |
| Exactitud de la pérdida | ± 0.05dB/dB |
| Resolución de pérdidas | 0.001dB |
| Precisión de reflexión | ± 3dB |
| IOR | 1.0 – 2.0 |
| Análisis de pérdida | 4-point method / 5-point method |
| Formato de archivos | SOR (standard format), PDF (analysis software) |
| Interfaz óptica | FC/UPC (Interchangeable SC, ST) |
| Nivel de seguridad láser | Class II |
| Frecuencia de actualización | 3Hz (typ.) |
| 2. OPM | |
| Rango de longitud de onda | 800nm – 1700nm |
| Rango de medición | -50dBm to +26dBm |
| Incertidumbre | ± 5% |
| Conector | Universal joint FC/SC/ST |
| Longitud de onda de calibración | 850/980/1300/1310/1490/1550/1625/1650 nm |
| 3. LS | |
| Longitud de onda | Consistent with OTDR output wavelength |
| Potencia de salida | ≥ -5dBm |
| Estabilidad | CW, ±0.5dB/15min |
| Fuente láser | FP-LD |
| Conector | FC/UPC (Interchangeable SC, ST) |
| 4. VFL | |
| Longitud de onda | 650nm ± 20nm |
| Potencia de salida | ≥ 10mW (standard) |
| Modo | CW/1Hz/2Hz |
| Conector | FC/UPC (Intercambiable SC, ST) |
| Pantalla | Pantalla táctil LCD a color de 5,6 pulgadas, interfaz en inglés |
| Almacenamiento de datos | Interno: 100M (≤3000 curvas), Externo: 4GB |

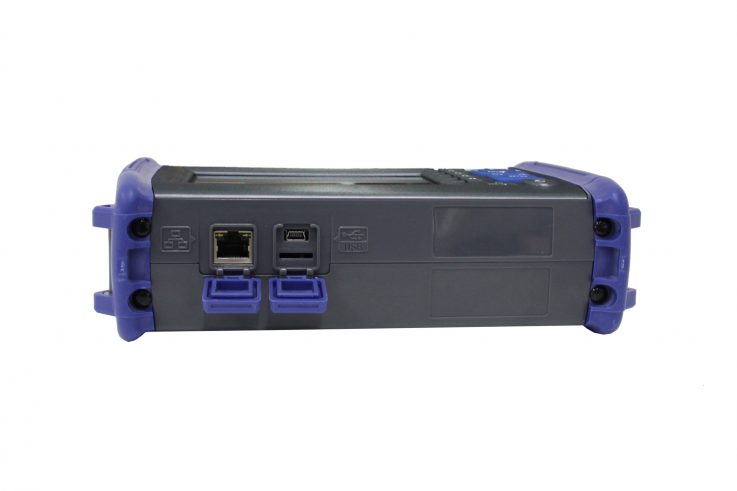

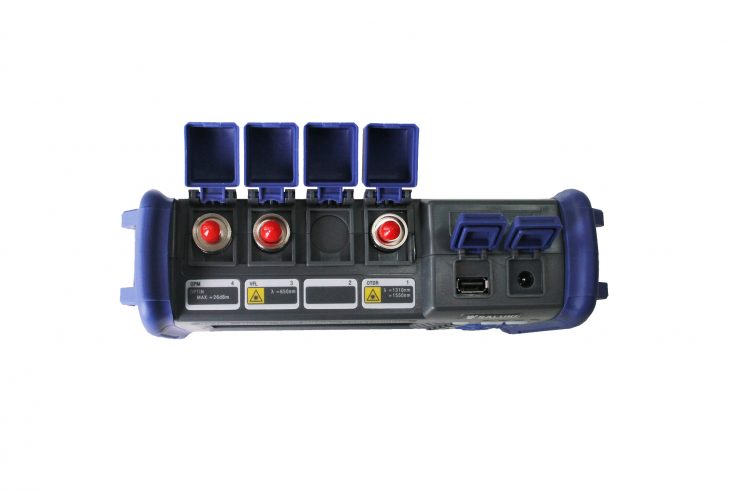

| Interfaz de datos | USB, Mini USB, 10M/100M Ethernet |
| Batería | Batería de litio de 7,4 V / 5200 mAh, máx. 20 horas de trabajo |
| Fuente de alimentación | AC /DC Adaptador 100V-240V, 50/60Hz, 0.6A |
| Dimensión | 227 (W) × 160 (H) × 70 (D) mm |
| Peso | ≤ 1.2kg |
Equipo principal
| Módulo No. | Item | Descripción |
| S2106-S1 | Reflectómetro óptico en el dominio del tiempo | 1310/1550 nm, 35/33 dB, SM |
| S2106-S2 | Reflectómetro óptico en el dominio del tiempo | 1310/1550 nm, 38/36 dB, SM |
| S2106-S3 | Reflectómetro óptico en el dominio del tiempo | 1310/1550 nm, 42/40 dB, SM |
| S2106-S4 | Reflectómetro óptico en el dominio del tiempo | 1310/1550 nm, 45/43 dB, SM |
| S2106-T1 | Reflectómetro óptico en el dominio del tiempo | 1310/1490/1550 nm, 37/35/35 dB, SM |
| S2106-T2 | Reflectómetro óptico en el dominio del tiempo | 1310/1550/1625 nm, 37/35/35 dB, SM |
| S2106-F1 | Reflectómetro óptico en el dominio del tiempo | 1310/1490/1550/1625 nm, 37/35/35/35 dB, SM |
| S2106-M1 | Reflectómetro óptico en el dominio del tiempo | 850/1300 nm, 26/28 dB, MM |
| S2106-SM1 | Reflectómetro óptico en el dominio del tiempo | 850/1300/1310/1550 nm, 26/28/35/33 dB, SM/MM |
Opciones
| Módulo No. | Item | Descripción |
| S2106-01 | SFED-01 Microscopio de fibra óptica de mano USB SFED-01 | Para la función de detección del extremo de la fibra óptica (OFD) |
Paquete estándar
| No. | Item | Cantidad |
| 1 | OTDR Host | 1 Unidad |
| 2 | Adaptador de corriente AC / DC | 1 Unidad |
| 3 | Cable de transmisión de datos | 1 Unidad |
| 4 | Lápiz táctil | 1 Unidad |
| 5 | Memoria USB (software de análisis de simulación de cliente) | 1 Unidad |
| 6 | Adaptador SC para OTDR | 1 Unidad |
| 7 | Adaptador SC para OPM | 1 Unidad |
| 8 | Manual de usuario | 1 Unidad |
| 9 | Certificado de calidad | 1 Unidad |
| 10 | Hoja de algodón con alcohol | 10 Unidades |
| 11 | Asa de cuero | 1 Unidad |
| 12 | Bolsa especial para instrumento | 1 Unidad |
